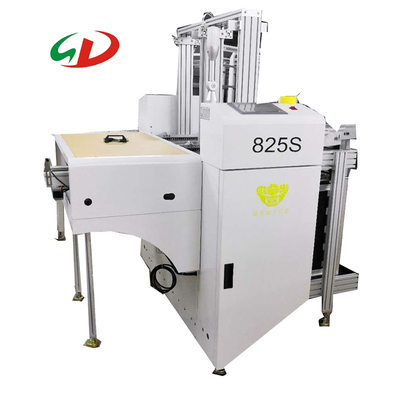

특징 : 다음
1.외부 구조 : 골조, 표층 살포 처리, 색으로의 시트 금속 구조와 알루미늄 프로파일은 물결모양 백인입니다.
2. 안정적이고 믿을 만한 마이크로컴퓨터 파나소닉 PLC 제어 시스템.
3.터치 화면 표시 기능은 자동 고장 진단 기능을 가지고 있고 맨-머신 회담이 편리합니다.
4. 터치 스크린에서의 복수음과 빛과 알람 기능.
5. 랙 리프팅 단계는 PCB의 두께에 따라 설정될 수 있습니다.
6. 자동적 계산 기능으로, 그것은 작업 통계에게 편리합니다.
7.PCB 보드가 깨지지 않고, 생산 능력을 향상시킨다는 것을 사용하기 쉬운 디자인은 보증합니다
8.더 낮은 접합부 PCB 보드는 이사회를 기재 테에게 보내기 위해 모터를 채택합니다.
9.스텝 모터는 플레이트를 추진합니다, 힘이 조정될 수 있습니다, 스피드가 터치 스크린에 설정될 수 있습니다
10.누름판 장치는 PCB 보드를 보호하기 위해 투 헤드 제한을 사용합니다
11. OK 이사회는 프론트 프레임 안으로 로딩되고 NG 이사회가 구성 프레임으로 전송됩니다.
12.2중선 수는 NGOK을 구별합니다
|
적용범위 |
||||||
|
아니오. |
적용범위 |
|||||
|
|
이름 |
825NG |
833NG |
839NG |
||
|
1 |
적용 가능한 프레임 크기 |
355*320*563mm |
460*400*563mm |
535*460*563mm |
||
|
2 |
PCB 보드 사이즈 (MM) |
350*(50-250) |
450*(50-330) |
530*(50-390) |
||
|
3 |
차원 L*W*H(MM) |
1600*1450*1250 |
1900*1600*1250 |
2100*1750*1250 |
||
|
4 |
본체 중량 |
320KG |
380KG |
420KG |
||
|
5 |
적용 가능한 프레임 크기 |
200W |
250W |
300W |
||
|
6 |
전원 공급기 |
단일 상 220V |
||||
|
7 |
피크브보드 두께 |
0.6-3.0mm |
||||
|
8 |
리프팅 단계 |
10,20,30,40,(mm)Arbitrarily 세트 |
||||
|
9 |
압축된 공기 |
5-6KG |
||||
|
10 |
고정 에지 |
고정되어서 (맞춤화되고 고쳐질 수 있는 ) 면하세요 |
||||
|
11 |
전송 방향 |
권리에 남아있습니다 (왼쪽으로 곧바로 맞춤화되) |
||||
|
12 |
전송 높이 |
900±20mm |
||||
|
13 |
단계 선택 |
1~5 단계 (10mmstep) |
||||
|
14 |
사용 환경 |
비부식성 가스와 먼지 환경 |
||||
|
15 |
대항 간섭 |
전압 노이즈 : 1000Vp Ｐ, 1us, 1 분 파도 폭
|
||||
|
16 |
전송 접속 추진 PCB 보드 |
스텝 모터 (42*48) |
스텝 모터 (57*70) |
스텝 모터 (57*70) |
||
|
17 |
이더넷 모터 |
86 높은 정밀 스텝퍼-모터를 사용하기 |
||||
|
18 |
병진식 전송 |
수입된 전선 띠 타이밍 벨트 |
||||
|
19 |
NG 전화 번호 |
자동적으로 NG 스토리지 박스에 이동하세요 (저장 빈이 자동적으로 들어가고 죽을 수 있습니다) |
||||
|
20 |
OK 전화 번호 |
자동적으로 이동 스테이지를 통하여 OK 박스에 들어가세요 |
||||
